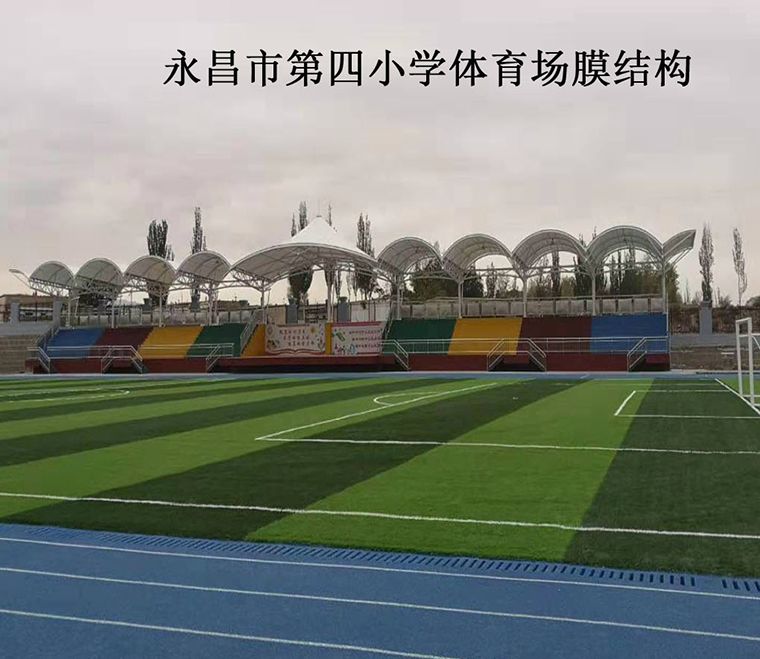

永昌县第四小学体育场看台膜结构

项  目  简  介

施工单位：甘肃新博成钢膜结构工程有限公司

工程地点：甘肃省永昌市

竣工时间：2019年

项目简介：永昌县第四小学体育场看台膜结构项目坐落于甘肃省永昌市第四小学校园内，本工程为体育场看台空间钢桁架结构形式，建筑结构安全等级为二级，钢结构使用年限为50年，抗震防裂度为7度，地震加速度值为0.15g，建筑场地类别为II类,地震分组为第一组。看台钢膜遮阳蓬占地尺寸为80600mm*10100mm。整体造型为连续拱形，属骨架支撑式膜结构，两侧看台钢结构支撑体系分别由11根主柱支撑骨架悬挑组成，悬挑桁架向看台前方悬挑8600mm，向看台后方悬挑1500mm，结构设置稳定、合理。膜面共分为10个单元，每两榀悬挑桁架间为一个膜单元，膜材采用进口PVDF膜，其与钢架前端采用固定连接方式，钢架后方则采用拉索连接方式，极大地增加了整体结构的稳定性。

投影面积：880平方米
